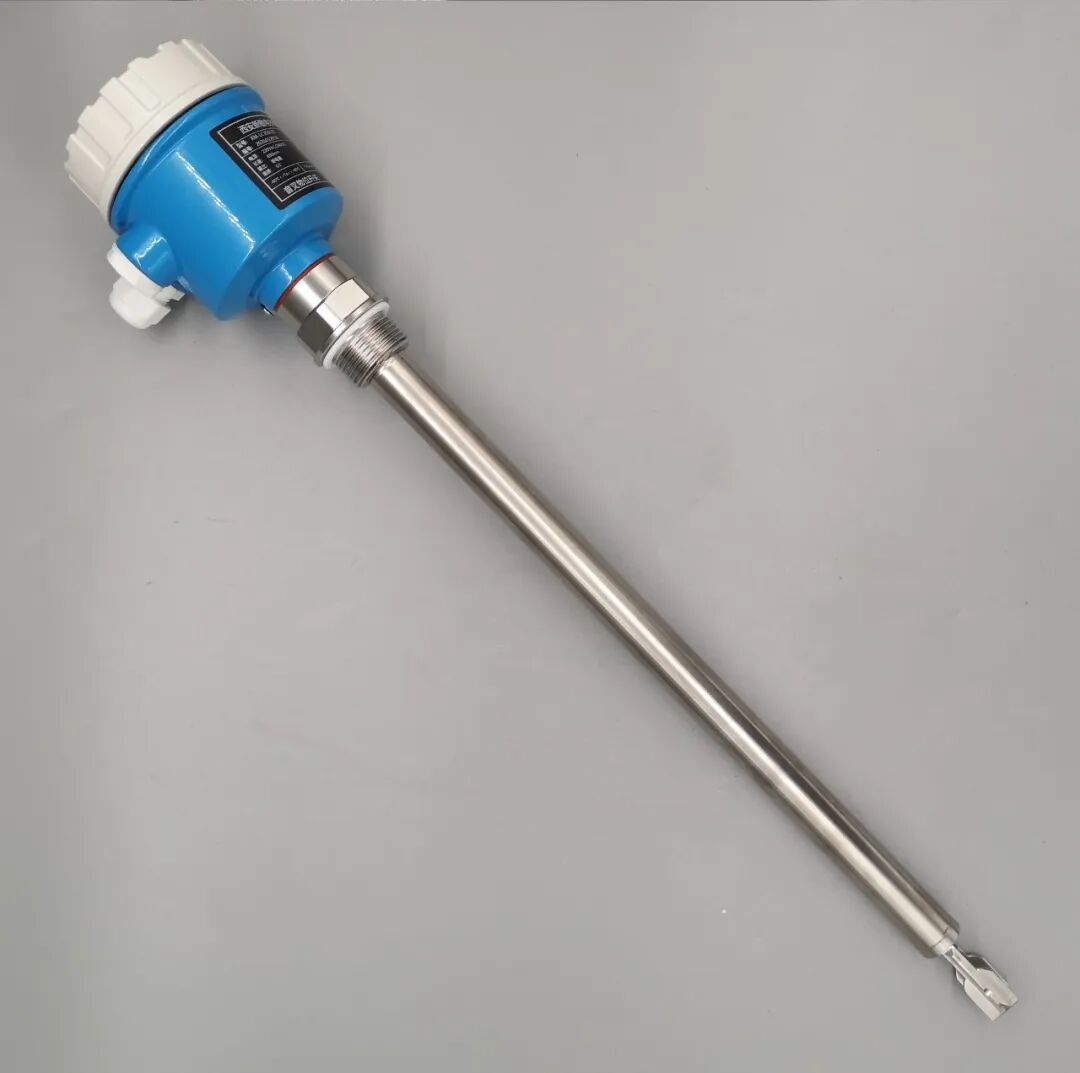

描述：音叉式物位开关是一种基于振动原理的限位开关，用于检测容器内液体或固体物料的高低位置，并输出开关信号，实现报警或联锁控制。

音叉式物位开关一种基于振动原理的限位开关，用于检测容器内液体或固体物料的高低位置，并输出开关信号，实现报警或联锁控制。

一、音叉式物位开关工作原理

核心部件为音叉探头电子电路。

1.自由振动：探头内的压电晶体激励音叉，使其以固有频率（约 100Hz）振动。

2.接触介质：当物料淹没音叉时，阻尼增大，频率与振幅骤变。

3.信号输出：电路检测到频率偏移后，驱动继电器输出开关量，判断物位到达指定位置。

二、结构组成

○音叉探头：通常为 316L 不锈钢，耐腐蚀、耐高温。

○压电晶体：一对，一个驱动振动，一个接收信号。

○电子模块：处理信号、延时、继电器输出。

○过程连接：螺纹或法兰，便于安装。

三、主要特点

○适应性强：不受介质电导率、介电常数、密度、泡沫、粘度影响。

○抗干扰：可抵抗湍流、搅动、粉尘、蒸汽、机械振动。

○免维护：无机械活动部件，长期稳定，无需调校。

○防爆可选：可用于化工、石化等危险区域。

四、技术参数（典型）

○供电：24VDC / 220VAC。

○输出：SPDT 继电器（单刀双掷）。

○介质温度：-40℃～150℃（特殊可至 450℃）。

○工作压力：≤2MPa。

○介质密度：≥0.6g/cm³。

○延时：1～60s 可调。

五、应用场景

○液体：水处理、化工溶剂、酸碱液、食品饮料、制药药液。

○固体/ 粉末：粮食、塑料颗粒、水泥、煤粉、饲料、化工粉末。

○典型用途：储罐高低液位报警、泵空转/ 溢流保护、料仓料位限位、管道有无流动检测。

六、安装要点

○液体：水平安装，音叉伸入罐内，远离进料口与罐壁。

○固体：水平或倾斜 15–30° 安装，避免物料直接冲击叉体。

○避免挂料：粘性介质建议垂直安装，利用重力自清洁。

七、与其他开关对比

○浮球开关：有活动部件，易卡堵、腐蚀，不适合粘稠/ 含杂质介质。

○电容开关：受介电常数、湿度、挂料影响，需现场标定。

○音叉开关：免维护、适应性广、可靠性高，是浮球/ 电容开关的理想替代。

八、选型建议

1.介质类型：液体/粉末/颗粒；腐蚀性选 316L 或哈氏合金。

2.温度压力：高温高压选对应耐温耐压型号。

3.防爆要求：危险区选本安或隔爆型。

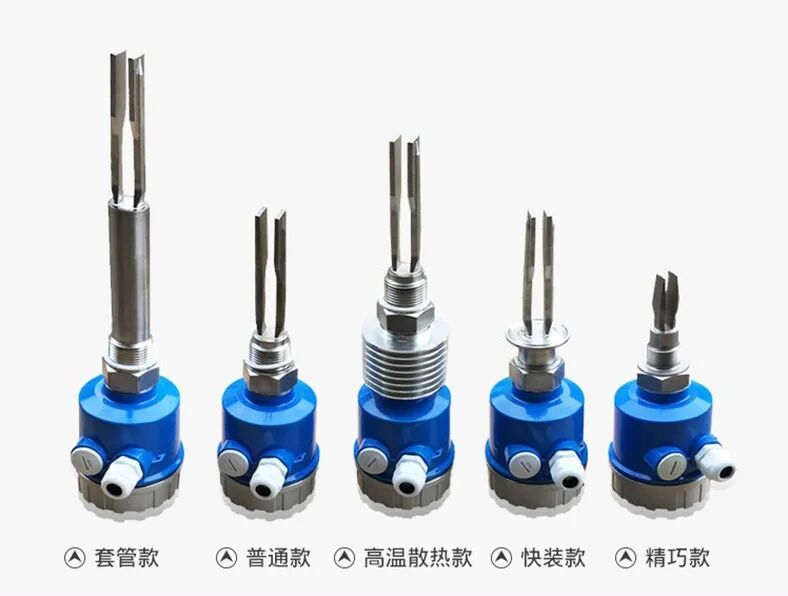

4.安装空间：短叉用于狭小空间，长叉用于深罐。
